Национальный исследовательский ядерный университет «МИФИ»
Институт интеллектуальных кибернетических систем
Кафедра №12 «Компьютерные системы и технологии»
Курсовой проект
"Проектирование процессора"
Студент:
Группа:
Преподаватель:
Литвинов В.А.
Б23-503
Ядыкин И.М.
Москва — 2025/2026
Проектирование блока операций
Формат данных
4-х разрядное слово представлено целыми числами с фиксированной запятой в прямом коде. Старший разряд отводится
под знак числа. Результат операции умножение - двойное слово, операции установки бита - одинарное слово.
$$[A]_{\text{п}} = a_3, a_2 a_1 a_0$$
$$[R]_{\text{п}} = r_7, r_6 r_5 r_4 r_3 r_2 r_1 r_0$$
Примеры и алгоритмы выполнения операций
Алгоритм операции УМНОЖЕНИЕ
Умножение выполняется по алгоритму умножения с младших разрядов множителя и сдвигом
суммы частичных произведений вправо с одним корректирующим шагом. Данный алгоритм при
представлении сомножителей в прямом коде можно выразить следующей формулой:
$$[A]_{\text{п}} \cdot [B]_{\text{п}} = (..((0 + A \cdot b_0) \cdot p^{-1} + A \cdot b_1) \cdot p^{-1} + ... + A
\cdot b_{n-1}) \cdot p^{3}$$
Пример 1:
$[\mathrm{A}]_\mathrm{п} = 0.111 = 7$
$[\mathrm{B}]_\mathrm{п} = 0.111 = 7$
$\mathrm{Зн} = 0 \oplus 0 = 0$
$[\mathrm{A} \cdot \mathrm{B}]_\mathrm{п} = 0.0110001 = 49$
Пример 2:
$[\mathrm{A}]_\mathrm{п} = 0.111 = 7$
$[\mathrm{B}]_\mathrm{п} = 1.101 = -5$
$\mathrm{Зн} = 1 \oplus 0 = 1$
$[\mathrm{A} \cdot \mathrm{B}]_\mathrm{п} = 1.0100011 = -35$

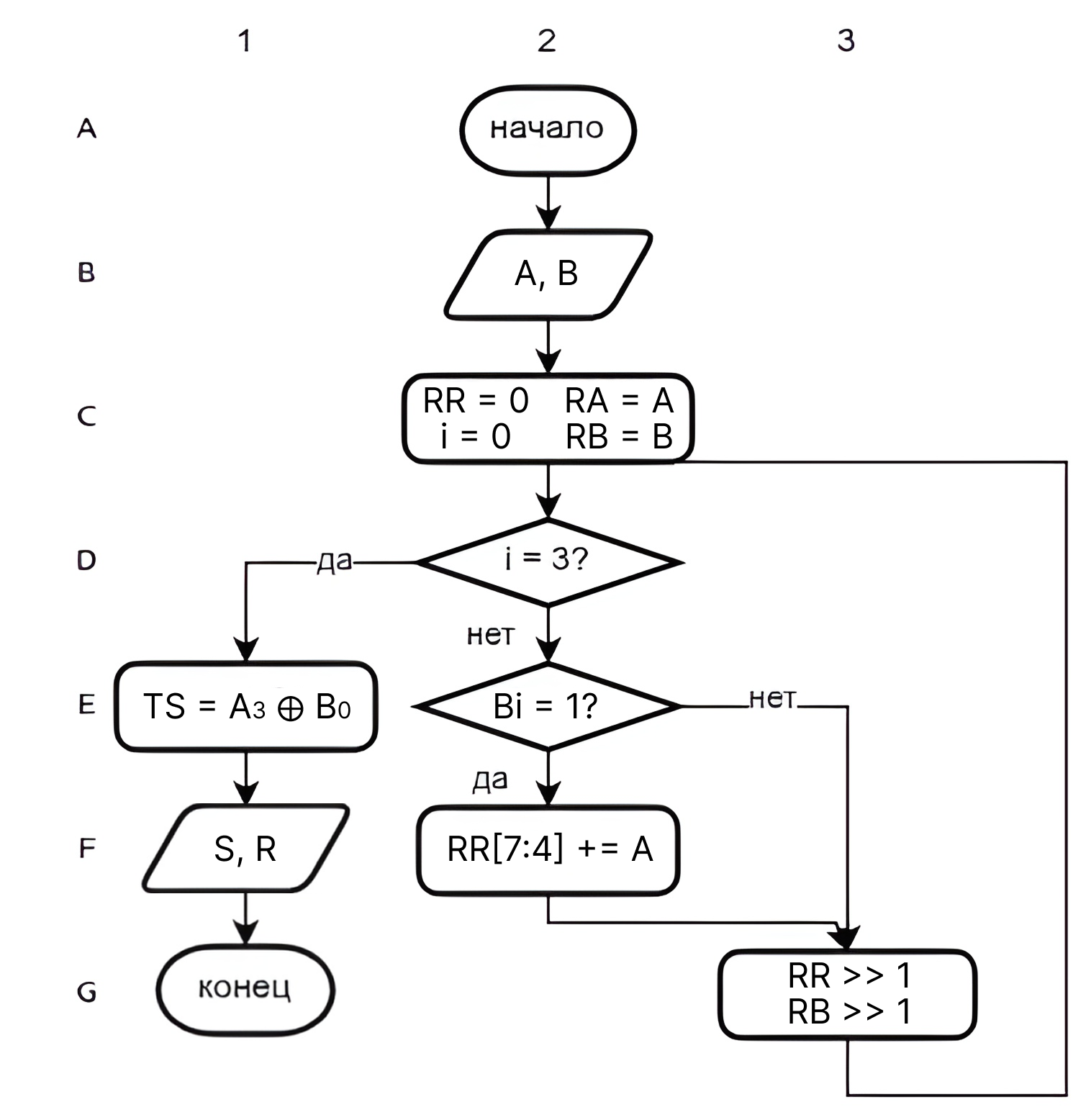

TODO Рассмотренный алгоритм умножения представлен на рисунке .
Проверка бита с установкой его в единицу
Операция проверяет бит в RB на позиции RA, устанавливает флаг CF, если значение бита в операнде 1, значение
бита в операнде устанавливается в 1.
Пример 1:
$A = 0000$
$B = 0001$
$-$
$i = 0$
$CF = RB_0 = 0$
$RB_0 = 1$
$RB = 0001$
Пример 2:
$A = 0001$
$B = 0001$
$-$
$i = 1$
$CF = RB_1 = 0$
$RB_1 = 1$
$RB = 0011$
TODO
Функциональная схема блока операций
Функциональная схема блока операций представлена на рисунке , в таблице приведены все элементы функциональной схемы блока операций с их функциями и
назначением.
| Обозначение блока |
Назначение |
| RA |
Регистр первого операнда, 4 разряда, хранение, параллельная загрузка A |
| RB |
Регистр второго операнда / младшей части результата, 4 разряда, хранение, параллельная загрузка B,
логический сдвиг вправо, формирование сигнала F0 |
| RR |
Регистр старшей части результата, 4 разряда, хранение, параллельная загрузка, логический сдвиг вправо с
переносом в RB, синхронный сброс в 0 |
| CS1 |
Формирование знака произведения |
| CS2 |
Формирование флага CF (значения бита из B на позиции A) |
| CS3 |
Формирование нового значения B с установленным битом на позиции A |
| CS4 |
Выбор данных для загрузки в RB: B или CS3 |
| SM |
Сумматор, 4 разряда |
| TCF |
Регистр флага CF (значения бита из B на позиции A), 1 разряд, хранение, загрузка |
Проектирование логических элементов блока операций

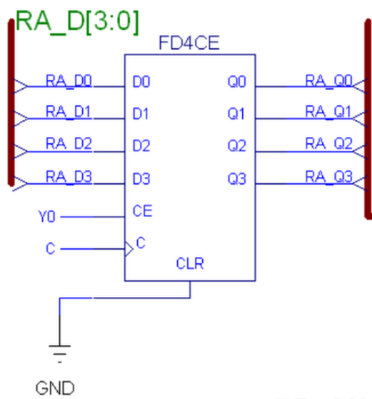

Регистр первого операнда RA
Данный регистр является четырёхразрядным регистром хранения. Наиболее подходящим для реализации функций регистра
RA является регистр FD4CE.
| Обозначение |
Назначение |
| Y1 |
| 0 |
Хранение |
| 1 |
Параллельная загрузка |
TODO

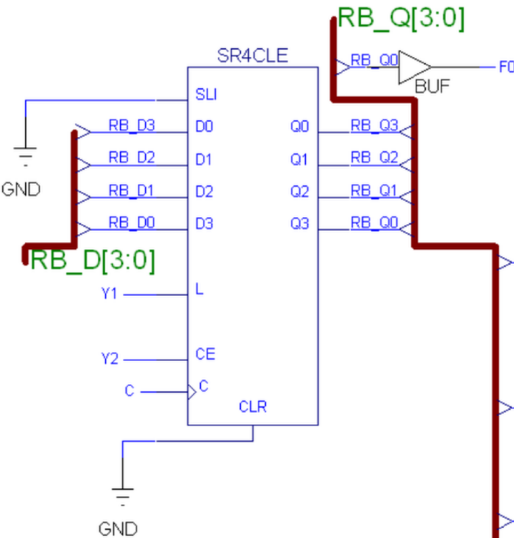

Регистр второго операнда / младшей части результата RB
Данный регистр должен выполнять микрооперации хранения, параллельной загрузки и логического сдвига вправо (с
заполнением старшего бита младшим разрядом из RR). Для
реализации выбран универсальный сдвиговый регистр SR4CLE. Младший бит выхода RB_Q0 формирует сигнал F0.
| Обозначение |
Назначение |
| Y2 |
Y3 |
| 0 |
0 |
Хранение |
| 1 |
0 |
Параллельная загрузка |
| 0 |
1 |
Логический сдвиг вправо |
TODO

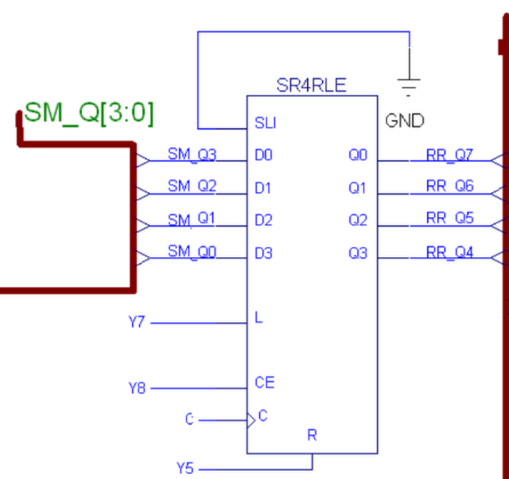

Регистр старшей части результата RR
Данный регистр должен выполнять микрооперации хранения, параллельной загрузки, логического сдвига вправо (c
коммутацией младшего бита в старший разряд RB) и синхронного сброса в 0. Для реализации выбран универсальный
сдвиговый регистр SR4RLE.
| Обозначение |
Назначение |
| Y4 |
Y5 |
Y6 |
| 0 |
0 |
0 |
Хранение |
| 1 |
0 |
0 |
Параллельная загрузка |
| 0 |
1 |
0 |
Логический сдвиг вправо |
| 0 |
0 |
1 |
Синхронный сброс в 0 |
TODO

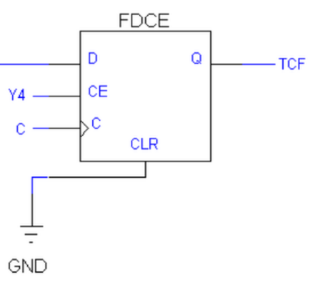

Регистр флага TCF
Отвечает за хранение значения бита операнда B на позиции A.
| Обозначение |
Назначение |
| Y8 |
| 0 |
Хранение |
| 1 |
Загрузка |
TODO
Комбинационная схема CS1
Отвечает за формирование знака произведения.

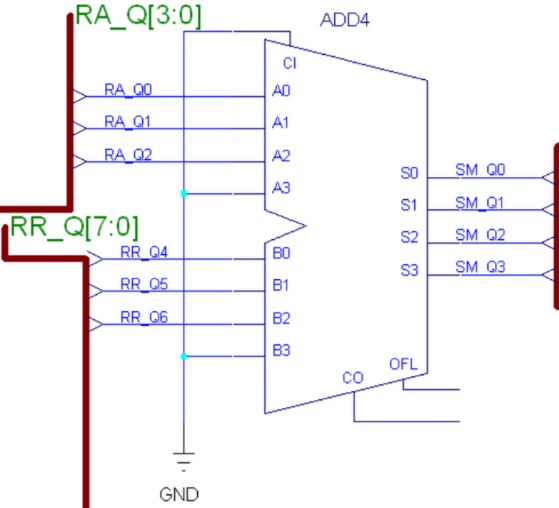

Сумматор SM
4-х битный сумматор ADD4.
TODO

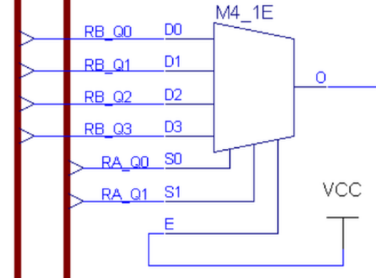

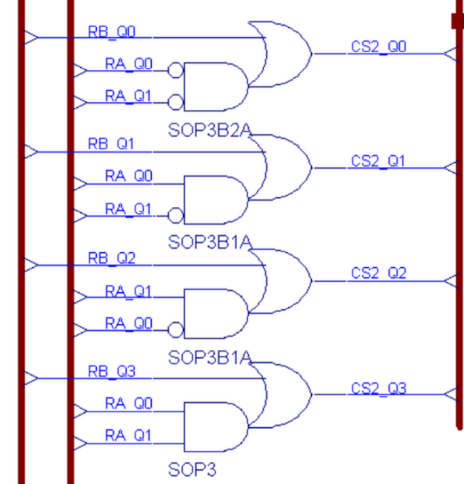

Комбинационная схема CS2
Отвечает за формирование флага CF (бита из B на позиции A).
TODO
Комбинационная схема CS3
Отвечает за формирование нового значения B с установленным битом на позиции A.
TODO
Комбинационная схема CS4
Отвечает за выбор данных для загрузки в RB: B или CS3.
TODO

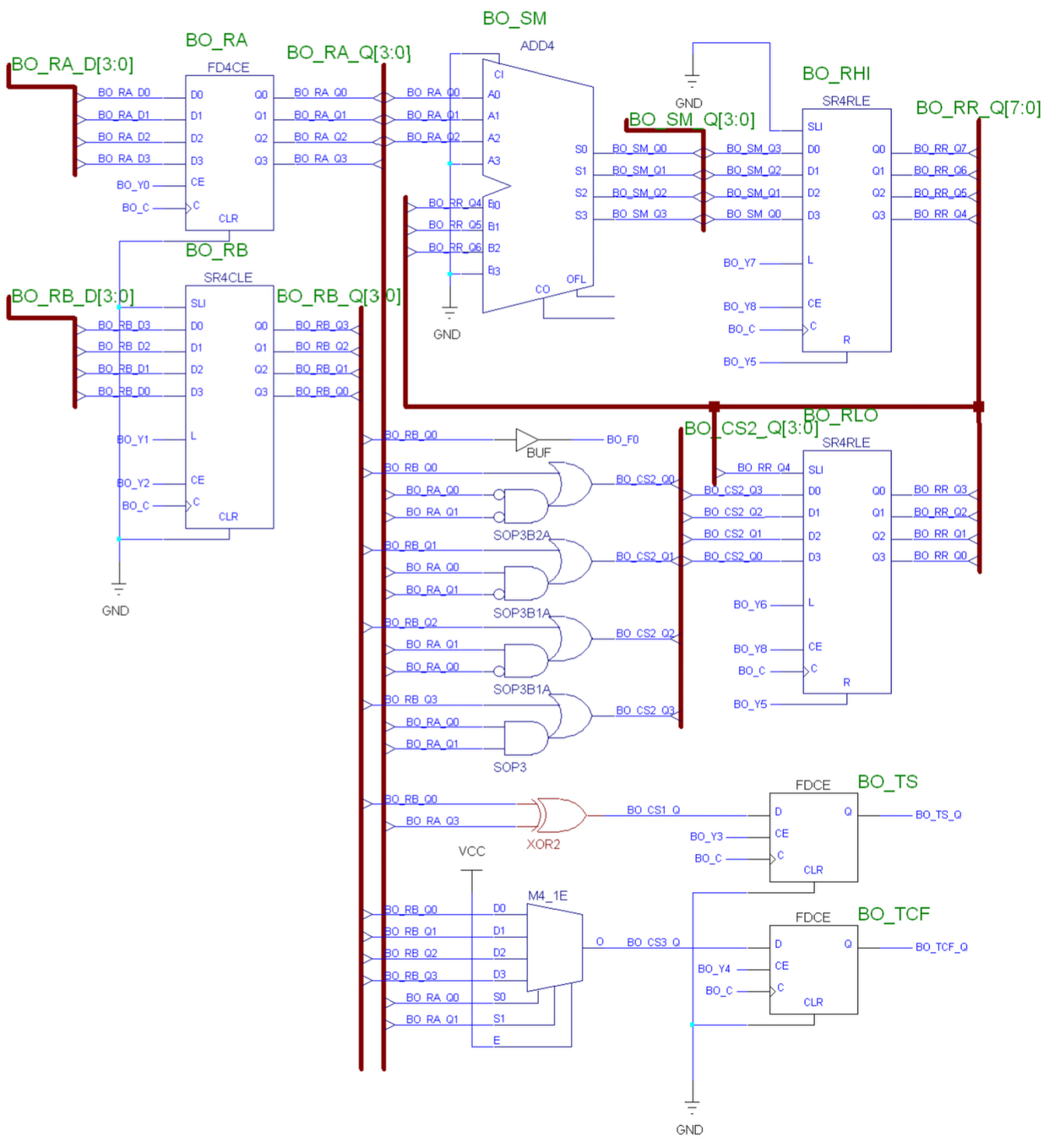

Логическая схема блока операций
TODO
Микропрограммы выполнения операций
Определение сигналов блока операций
| Сигнал |
Операция |
| Y1
| Загрузка A в RA |
| Y2 |
Загрузка CS4 в RB |
| Y3 |
Логический сдвиг вправо RB |
| Y4 |
Загрузка значения на выходе SM в RR |
| Y5 |
Логический сдвиг вправо RR |
| Y6 |
Синхронный сброс RR |
| Y7 |
Вход EN для CS1 |
| Y8 |
Загрузка признака на выходе CS2 в TCF |
| Y9 |
Выбор данных для загрузки в RB: B или CS3 |
| Сигнал |
Операция |
| F1 |
Младший разряд B |
Алгоритм микропрограммы УМНОЖЕНИЕ
Примеры микропрограммы УМНОЖЕНИЕ

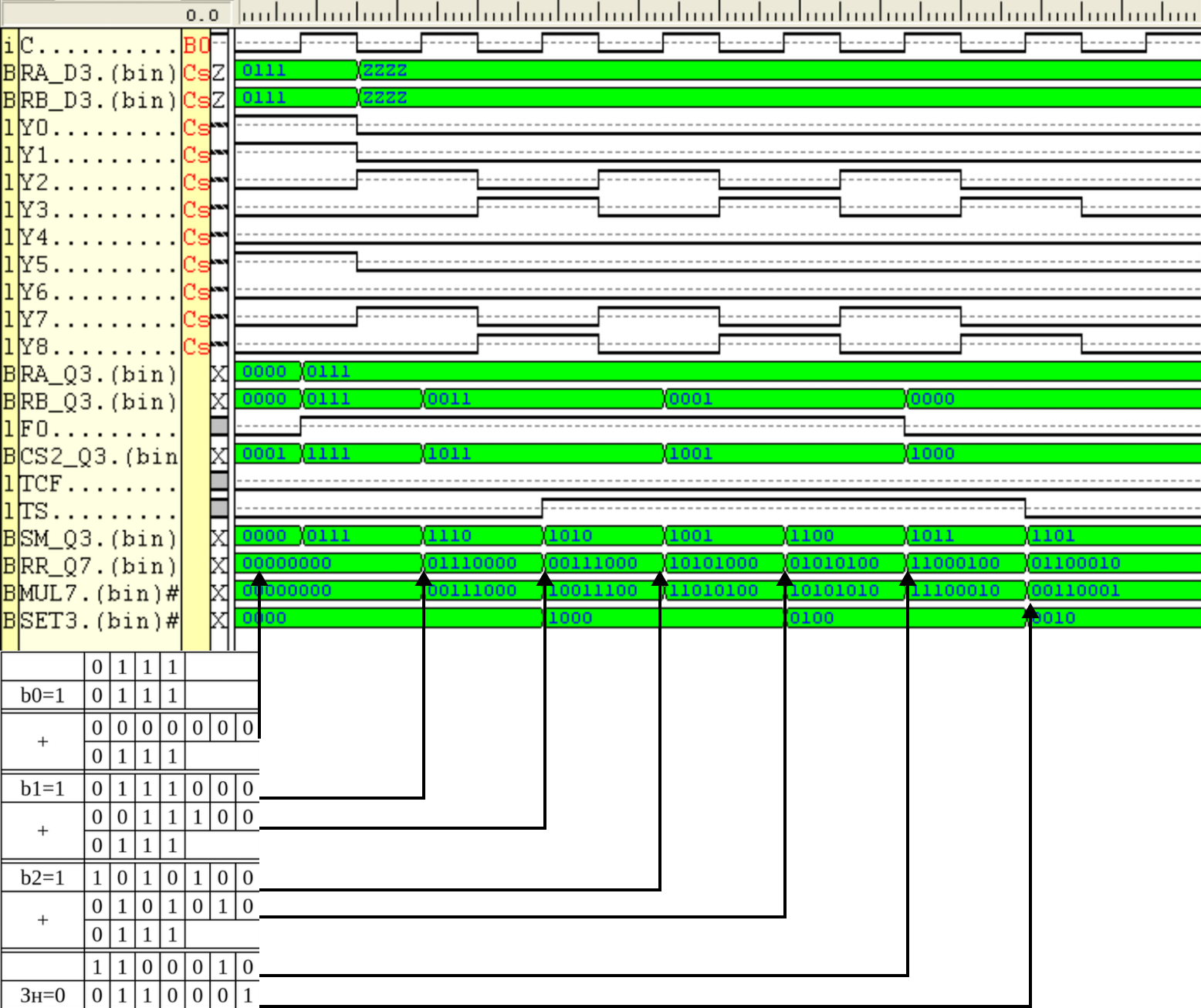

Пример 1 микрооперации УМНОЖЕНИЕ приведен в таблице .
TODO

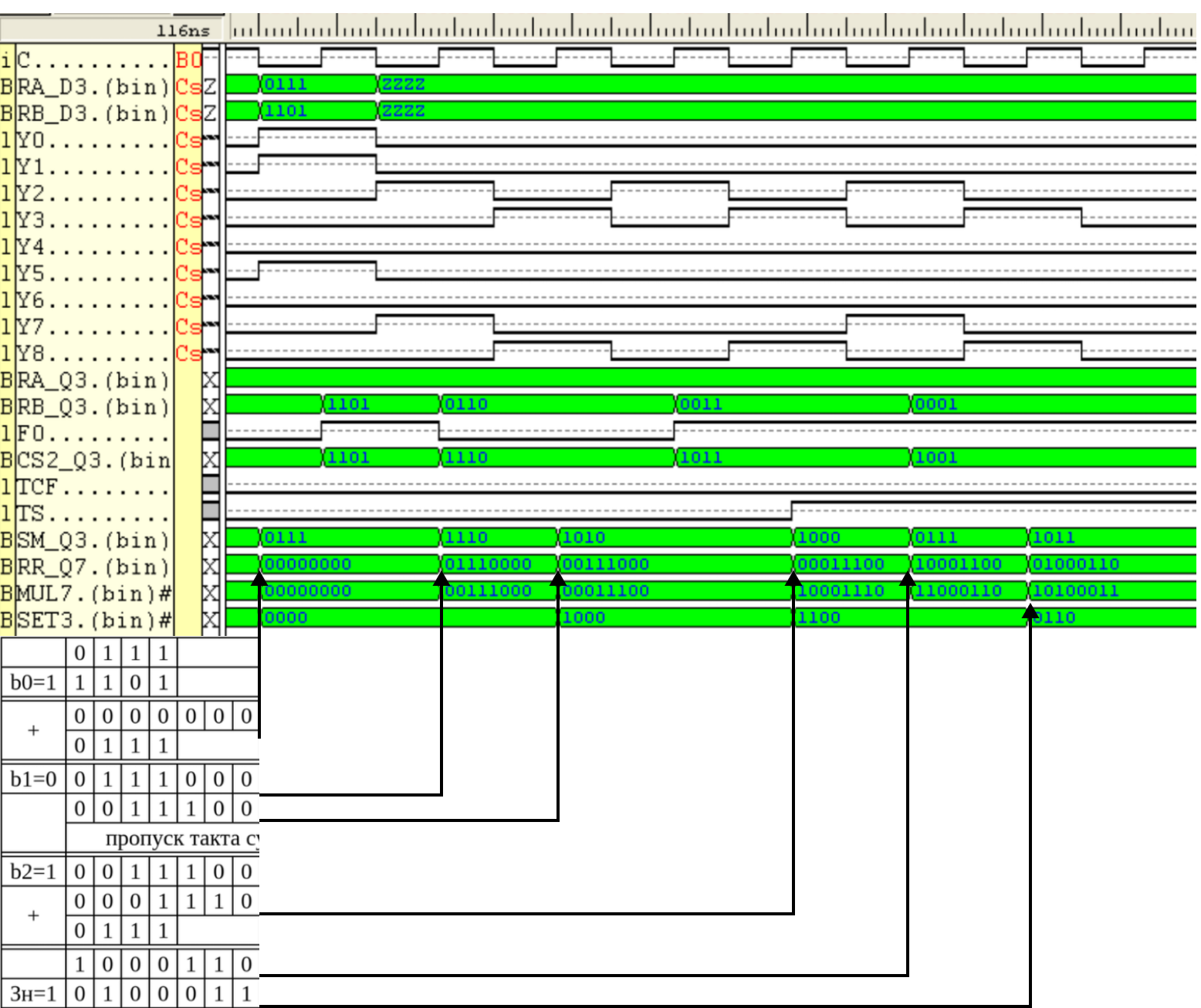

Пример 2 микрооперации УМНОЖЕНИЕ приведен в таблице .
TODO
Алгоритм микрооперации УСТАНОВКА БИТА

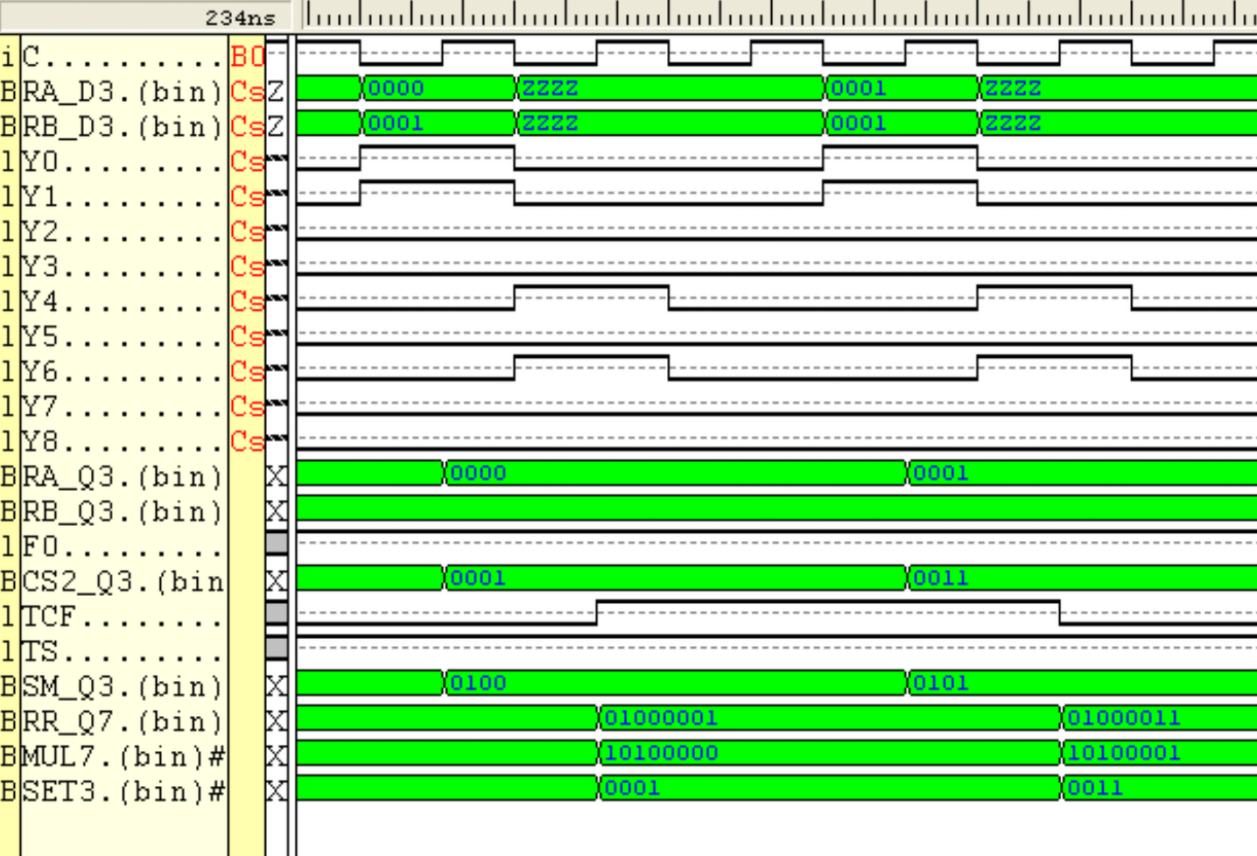

Примеры микрооперации УСТАНОВКА БИТА
TODO
$Q_1 = \overline{COP} \cdot D_0 \cdot F_1 \cdot \overline{FC}$
$Q_0 = \overline{D_0} + \overline{COP} \cdot \overline{F_1} \cdot \overline{FC}$
$Y_1 \supset Y_6$
$Y_2 \supset Y_1,Y_6,Y_7$
$Y_3 \supset Y_5,Y_8,FS$
$Y_5 \supset Y_8,FS$
$Y_9 \supset Y_7$
$FS \supset Y_8$
$Y_1, Y_6, Y_7 := Y_2$
$Y_5, Y_8, FS := Y_3$
$Y_2 = COP + \overline{Q_1} \cdot \overline{Q_0}$
$Y_3 = Q_1 + \overline{COP} \cdot Q_0 \cdot \overline{F_1}$
$Y_4 = F_1 \cdot Q_0$
$Y_9 = Q_0$
Проектирование местного устройства управления
Для реализации местного устройства управления MUU с "жёсткой" логикой разработана функциональная схема,
представленная на рисунке .
